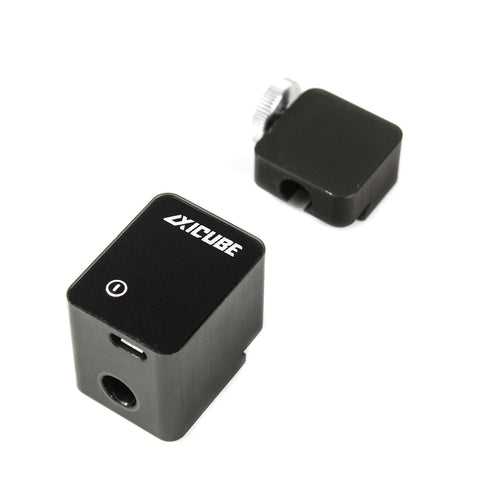

Finder d'angle intégré à axicube pour TSProf K03

Finder d'angle intégré à axicube (Axicube-i) mesure l'angle d'accrochage avec une précision de 0,1 ° et aide à surveiller et à tracer tout changement dans l'angle, en temps réel, par ex. Lorsque vous changez d'abrasifs. L'affichage lumineux est facile à lire dans toutes les conditions d'éclairage. Le chercheur d'angle est placé dans un boîtier solide en aluminium de qualité aéronautique et résiste aux vibrations. Axicube-i est alimenté par une batterie intégrée, rechargeable via le connecteur micro-USB. Une accusation est suffisante pour une journée complète de hauteur de huit heures.

Attention! Ce produit n'inclut pas de tige de guidage et ne peut fonctionner qu'avec K03 Lite et K03 Pro (officiellement). Pour la mise à niveau des séries d'experts K02, K03 et K03, TSProf offre un TIE GUIDE PRO avec axicube intégré-i. Cependant, les utilisateurs expérimentés peuvent utiliser ce produit avec une ancienne tige de guidage pour mettre à niveau K02, K03, K03 Expert et certains nonTSProf Sharpeners avec l'orientation horizontale des pinces et la tige de guidage du diamètre standard 8mm (par exemple, le modèle Kazak 100).

Exigences

1) Un ancien support de pierre doit être retiré de la tige de guidage et remplacé par deux parties d'axibe-i.

2) Axibe-i est votre nouveau détenteur de pierre. Une pierre d'affûtage doit être installée dans Axicube-i pour rendre les mesures significatives.

3) Les aiguilles, les pinces et la lame serrée doivent être nivelées.

À propos de Axicube-i

Axicube-i Digital Angle Finder est un nouveau produit de TSPROF, conçu pour améliorer la précision et la stabilité du réglage de l'angle de netteté sur le TSPROF Système d'affûtage K03. Avec Axicube-i Il n'est pas nécessaire d'utiliser un chercheur d'angle mécanique standard. La mesure de l'angle est immédiate, ce qui permet de déterminer la valeur de l'angle à tout moment de travail et de le corriger facilement en cas de changement des abrasifs, d'épaisseur irrégulière derrière le bord ou la géométrie du couteau complexe. Il devient possible de créer des biseaux secondaires symétriques presque parfaits. Le Finder Angle vous permet d'effectuer une affûtage précis d'étape ou de créer le meilleur biseau micro-secondaire.

Le Axicube-i Angle Finder mesure l'angle entre l'axe du couteau et la surface de biseau secondaire pendant le processus d'accrochage. Les données sont mesurées en trois axes, de sorte qu'il est possible de déterminer les angles à tout endroit du biseau secondaire du couteau. Le Finder Angle est sensible à tous les écarts, y compris ceux qui se produisent pendant l'affûtage manuel sur l'appareil. Cependant, la rigidité élevée du TSPROF Le taille-aiguille K03 permet d'utiliser le fond d'angle aussi efficacement que possible. Le support abrasif de TSPROF Le pointeur est monté sur une tige de guidage en acier rigide, ce qui élimine la déviation lors de l'affûtage et garantit des lectures angulaires correctes pendant toutes les opérations d'aiguisation du débinrage au polissage final. Un accéléromètre à l'intérieur du Axicube-i est responsable de l'exactitude des mesures. Il s'agit d'un appareil qui mesure la projection d'une accélération apparente, c'est-à-dire la différence entre l'accélération vraie et gravitationnelle d'un objet. Le chercheur d'angle numérique Axibe-i utilise une mesure indirecte de la projection de l'accélération gravitationnelle. À cette fin, le capteur mesure le déplacement de la masse inertielle par rapport au corps et convertit la valeur obtenue en signal électrique (méthode capacitive). Cette méthode est actuellement l'une des plus fiables et est utilisée dans les systèmes avec les exigences de précision les plus élevées. L'accéléromètre capacitif se compose de plusieurs plaques, dont certaines sont fixes, tandis que d'autres se déplacent librement à l'intérieur du corps. Un condensateur se forme entre les plaques, dont la valeur capacitive dépend de la distance entre les plaques. Sous l'influence de la force d'accélération, la capacité du condensateur change. Les capteurs intégraux, qui sont responsables du fonctionnement de l'appareil, sont fabriqués sur un cristal de silicium à l'aide de la technologie IMEMS (système micro-électro mécanique intégré). La structure du capteur est un substrat de silicium sur lequel se trouvent la puce du capteur et le circuit d'amplification du signal.

L'inclinomètre numérique Axicube-I dispose de plusieurs modes de fonctionnement: mode de base, mode de configuration et mode de configuration spécial. L'indicateur d'angle d'accrochage et le bouton ON / OFF sont situés sur le panneau avant. Juste en dessous, protégé de la suspension abrasive et des boues, se trouve un connecteur micro-USB pour la charge. L'indicateur en mode de fonctionnement de base montre la valeur de l'angle en degrés et leurs dixièmes. Axicube-i est alimenté par une batterie intégrée de 180 mAh.

Axicube-i A une connexion rigide avec le support abrasif pendant le fonctionnement et est situé dans le plan de la pierre abrasive, ce qui vous permet de régler l'angle avec une précision de 0,1 °. Angle Finder a un corps en aluminium anodisé, résistant aux vibrations, aux chutes et aux fluctuations de la température (peut être utilisé à des températures de +5 à + 40 ° с). Grâce à l'écran lumineux, les valeurs d'angle sont clairement lisibles dans toutes les conditions d'éclairage.

Chaque UNXicube-i est calibré à l'usine avec des instruments de mesure vérifiés. Avant d'utiliser le recherche d'angle sur chaque nouvelle surface, il est nécessaire de régler l'angle de référence initial. Une plaque d'étalonnage spéciale est utilisée à cet effet. Si le dispositif d'accrochage est déplacé vers une autre surface, un nouvel étalonnage avec la plaque sera nécessaire. Si le dispositif d'accrochage ne modifie pas son emplacement, l'angle de référence initial est mémorisé par le Finder Angle et la plaque d'étalonnage ne doit pas être utilisée lorsque le recherche d'angle est à nouveau activé.

Note. Axicube-i est conçu pour TSPROF K03 uniquement. Le produit n'est pas compatible avec la série Kadet et Blitz. Axibe-je ne travaillera pas avec des aiguineurs d'autres fabricants.

Auto Off: 2 minutes

Comment utiliser
