Goniomètre du bord laser

Goniomètre laser est un outil de mesure de l'angle d'accrochage des couteaux et des ciseaux. Il s'agit de l'alternative au prix de l'équipement coûteux inventé par CATRA.

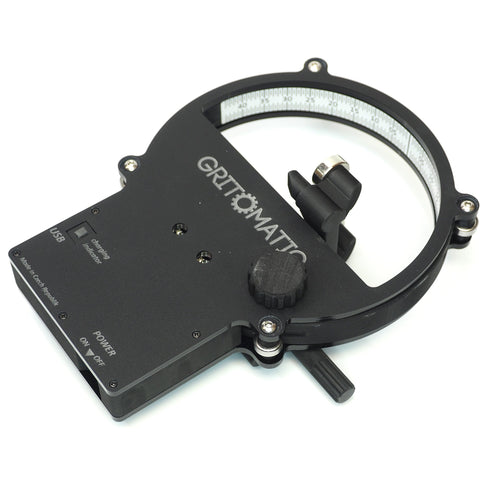

Goniomètre au laser La version est plus avancée que les versions Lite et Pro. La version maître a une fixation de lame par aimants. Cela vous permet d'étudier la géométrie du couteau en paix et en tranquillité. Deux aimants forts vous permettent de maintenir le couteau à l'intérieur du goniomètre ou du goniomètre lui-même avec le couteau.

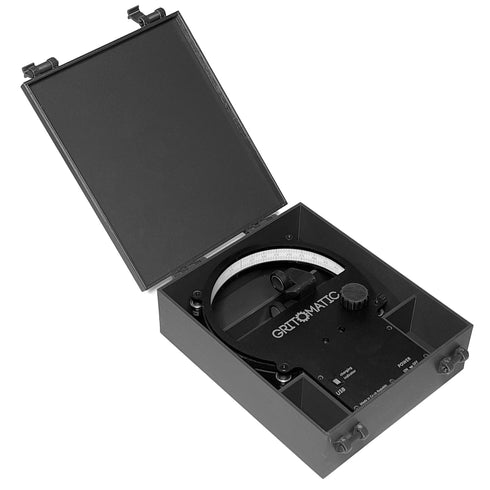

Goniomètre laser Master Plus Comprend un maître de goniomètre laser et un boîtier de transport.

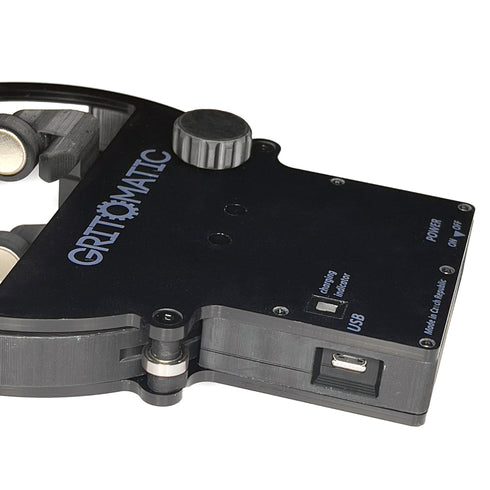

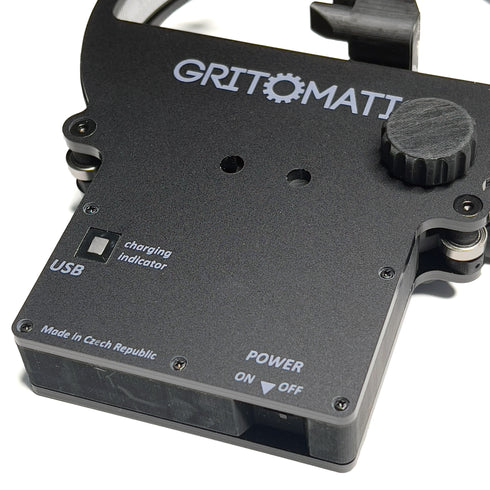

Nouvelle révision. Le laser est alimenté par une batterie intégrée qui peut être chargée via Micro USB.

Comparaison des modèles

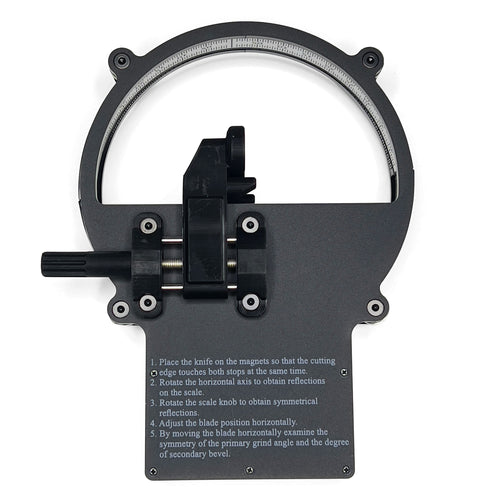

Contrairement à la version Pro, Master a deux paramètres: le premier est la possibilité de déplacer le couteau horizontalement au moyen d'une vis de réglage, ce qui permet un réglage précis du faisceau laser, quelle que soit l'épaisseur et la géométrie de la lame de couteau. Le deuxième ajustement consiste à aligner l'échelle goniomètre exactement au centre de la tranche de coupe du couteau pour obtenir un motif symétrique exact. Vous pouvez voir les lectures au repos, car il n'est pas nécessaire de "réajuster" la position de la lame à plusieurs reprises pour obtenir une image symétrique sur l'échelle. La plage de déplacement horizontal de la lame est de 10mm. La plage de virage de l'échelle est de 12 degrés. Ceci est plus que suffisant pour toute géométrie de lame et toute épaisseur raisonnable.

Deux bagues en polyamide de diamètre de 6mm sont utilisées pour fixer la lame verticalement. Ils empêchent les dommages lors de l'affûtage lors du toucher et du nivellement et peuvent être facilement remplacés par des morceaux de polyamide 6x4 ou de tubes en polyuréthane de 10mm si nécessaire. Le mouvement horizontal de la lame est effectué sur deux guides avec une vis de course M6, les roulements MR106ZZ rendent le mouvement de la lame facile et fiable. L'échelle du goniomètre est située sur un disque rotatif, au milieu de l'axe de rotation où se trouve la lame. La rotation de l'échelle se fait à la main, à travers les éléments dentelés sur trois côtés du boîtier des goniomètre. Pour protéger la lame des rayures, il est recommandé de mettre des morceaux de ruban adhésif ou de ruban adhésif sur les aimants avant de mesurer. Veuillez ne pas utiliser trop de pièces car le faisceau laser ne doit pas être obstrué.

Un module laser professionnel avec une lentille en verre a été utilisé pour ce rapporteur, qui a été pré-trié et ajusté. Deux vis ISO7380 M4X10 Fixent l'unité laser rotative pour régler la place à "0". L'opération est très facile et vous donnera des résultats précis et utiles à tout moment.

Attention! Il y a Aucun guide de l'utilisateur.
