Axicube One Shargeing Angle Finder

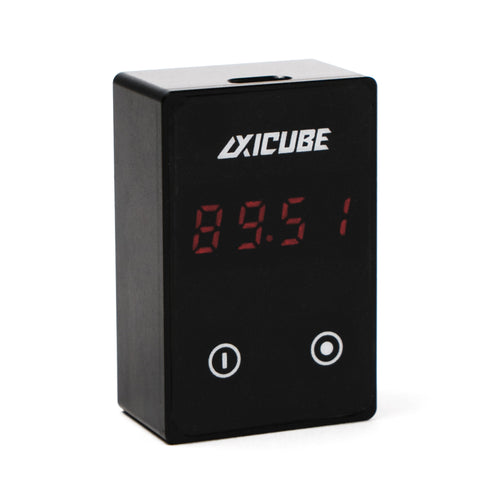

Le Finder à angle d'aiguisement Axicube (REV 2) est conçu pour une mesure de haute précision de angles entre les avions et l'inclinaison d'une surface des niveaux horizontaux et verticaux. Technologie MEMS (Micro Electro Mechanical System) avec des capteurs électroniques ultra-précis de l'inclinaison par rapport au vecteur de gravité.

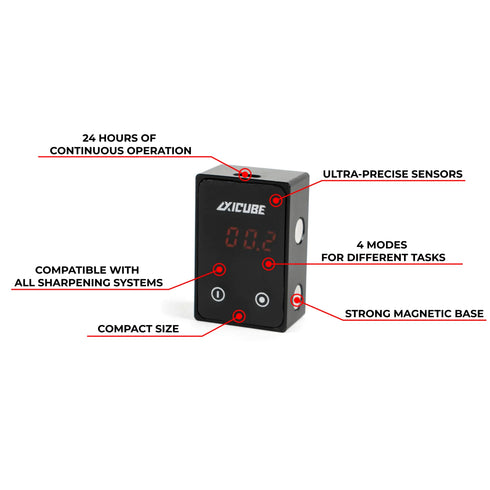

Caractéristiques

• Design MEMS (Système micro-électro mécanique) avec des capteurs électroniques ultra précis de l'inclinaison par rapport au vecteur de gravité
• Coque compacte en aluminium

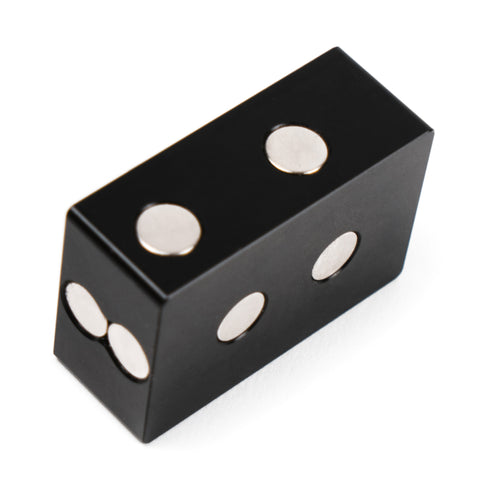

• Aimants de néodyme de classe N38 sur les côtés inférieurs, latéraux et arrière
• Batterie intégrée Prévoyable via le connecteur Micro-USB

spécification

• Plage de mesure d'angle: 0 - 99,9 °
• Précision de mesure: 0,1 °
• Erreur de mesure: 0,05 °
• Capacité de la batterie: 300mAh
• Temps de charge: 3-5 heures

• Élevage automatique: 5 minutes

• Dimensions: 18,3 x 30,6 x 45,8mm.
• Poids: 60 grammes

• Poids avec emballage: 140 grammes

Trousse

• Axicube un ennemi d'angle électronique
• Câble micro USB
• Manuel de l'Utilisateur

Comment utiliser Axicube One

Informations générales

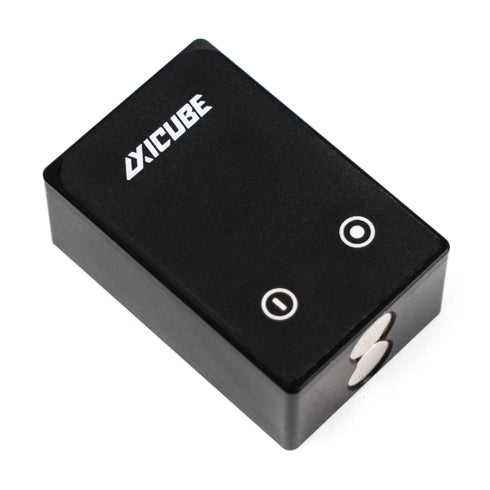

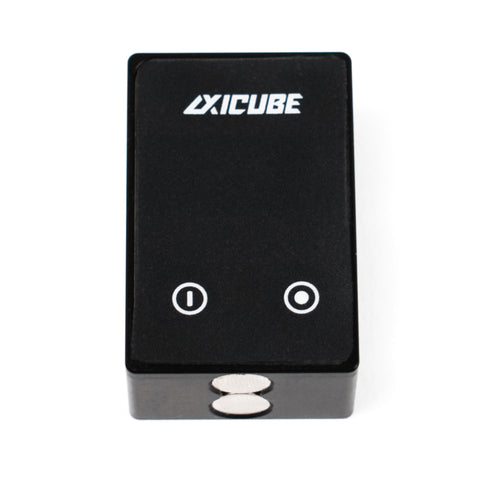

1 Bouton d'alimentation | 2 Bouton de réinitialisation | 3 Affichage | 4 Diviseur | 5 Micro-USB | UN

Axicube va dormir après 5 minutes d'inactivité. Presse Une fois pour l'allumer. Pour l'éteindre, tenir pendant 3 sec.

Pour vérifier le niveau de charge de la batterie et le mode actuel, appuyez sur Quand Axicube est allumé. 85: P2 - Niveau de charge 85%, mode P2.

Pour faire du vélo de modes de fonctionnement, appuyez sur et en même temps.

Ne laissez pas le niveau de la batterie baisser à 0%. Le niveau de batterie inférieur à 10% est critique - l'axicube doit être immédiatement chargé. Le temps de charge complet est de 3 à 5 heures.

Modes Axicube

• P1 - Mode inclinomètre pour mesurer l'angle d'inclinaison du niveau horizontal
• P2 - Mode universel (Mode kadet / blitz) à double usage: 1) pour régler l'angle d'agrandissement sur les systèmes Kadet et Blitz, et 2) pour Mesurer l'angle d'accrochage sur un large éventail de systèmes d'affûtage
• P3 - Mode k03 pour Mesurer l'angle d'accrochage sur des systèmes d'affûtage avec un couteau à niveau horizontal
• P4 - Mode de jauge d'angle pour régler un angle d'affûtage au début de la session d'aiguisme

P1 Mode inclinomètre

00:00 Le mode inclinomètre est conçu pour mesurer l'angle d'inclinaison par rapport au niveau horizontal.

🎛️Étalonnage

• Placer Axicube sur une surface plane.
• Appuyez sur pendant 15 s. L'affichage commencera à clignoter.
• Libérer . L'affichage s'affichera P1
• Placer Axicube contre un point stationnaire, comme un mur.
• Presse . L'affichage s'affichera P2
• Tournez Axicube 180 °. Presse ⊙ une fois de plus.

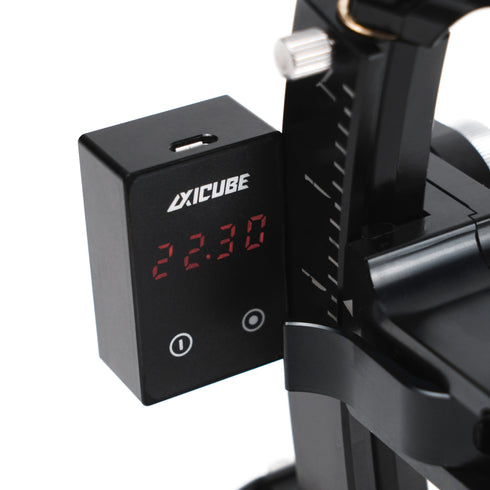

P2 Mode universel avec Kadet et Blitz

0:00 Le mode universel est conçu pour des systèmes d'affûtage autres que TSPROF K03. Sur la série Kadet et Blitz, en réglant l'angle d'accrochage et Mesurer l'angle d'accrochage sont exécutés de différentes manières.

🎚️Réglage de l'angle d'accrochage

• Préparez votre système pour une session d'affûtage. Mettez la tige de guidage avec une pierre de netteté orientée vers le bas sur le couteau serré.
• Placer le côté Axicube A sur le support de pierre.
• Réinitialiser à zéro. . #.## → 0:00
• Placez le côté Axicube A sur le support d'angle.
• Réglez un angle de netteté souhaité.

📐Mesurer l'angle d'accrochage

• Placer le côté Axicube A sur le support de jauge d'angle.
• Réinitialiser à zéro. . #.## → 0:00
• Placer le côté Axicube A sur le support abrasif.
• Axicube mesurera correctement un angle d'accrochage à tout point de la lame.

P2 Mode universel avec nonTSPROF systèmes

0:00 Le mode universel est conçu pour des systèmes d'affûtage autres que TSPROF K03.

🎚️Réglage de l'angle d'accrochage

• Préparez votre système pour une session d'affûtage. Mettez la tige de guidage avec une pierre de netteté orientée vers le bas sur le couteau serré.
• Placez l'axibe au niveau zéro. Utilisez le même côté de Axicube pour le nivellement et la mesure.
• Réinitialiser à zéro. Presse . #.## → 0:00
• Placer l'axibe sur le support de pierre.
• Réglez un angle de netteté souhaité.

📐Mesurer l'angle d'accrochage

• Placez l'axibe au niveau zéro. Utilisez le même côté de Axicube pour le nivellement et la mesure.
• Réinitialiser à zéro. Presse . #.## → 0:00
• Placer l'axibe sur le support de pierre.
• Axicube mesurera correctement un angle d'accrochage à tout point de la lame.

P3 Mode k03

0:00 Le mode K03 est conçu pour la famille K03 mais fonctionnera avec tous les systèmes de netteté avec un couteau à niveau horizontalement. P3 Le mode est exigeant mais gratifiant.

📐Mesurer l'angle d'accrochage

• Placez l'axibe au niveau zéro. Utilisez le même côté de Axicube pour le nivellement et la mesure.
• Réinitialiser à zéro. Presse ⊙. #.## → 0:00
• Err9 se produit dans P3 Mode lorsque vous essayez de réinitialiser zéro non au niveau horizontal.
• Placer l'axibe sur le support de pierre.
• Axicube mesurera correctement un angle d'accrochage à tout point de la lame.

P4 Mode de jauge d'angle

000:0 Le mode de jauge d'angle imite les cubes d'angle traditionnels. Conçu pour la réparation domestique, la construction et le réglage de l'équipement.

📐Trouver l'angle

• Placer le côté Axicube A sur la première surface.
• Réinitialiser à zéro. Presse ⊙. ###.# → 000:0
• Placer le côté Axicube A sur la deuxième surface.
• Axicube mesurera correctement un angle d'accrochage à tout point de la lame.
